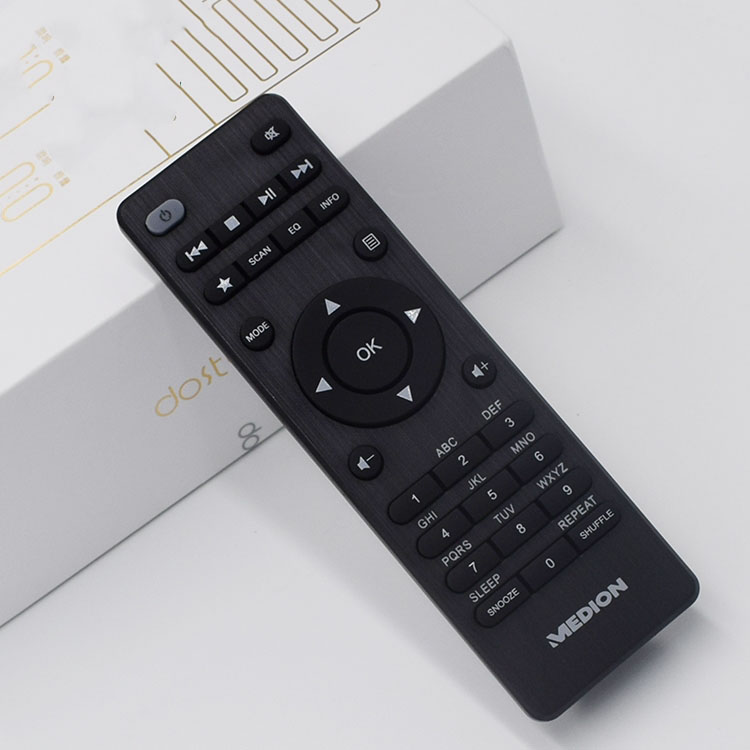

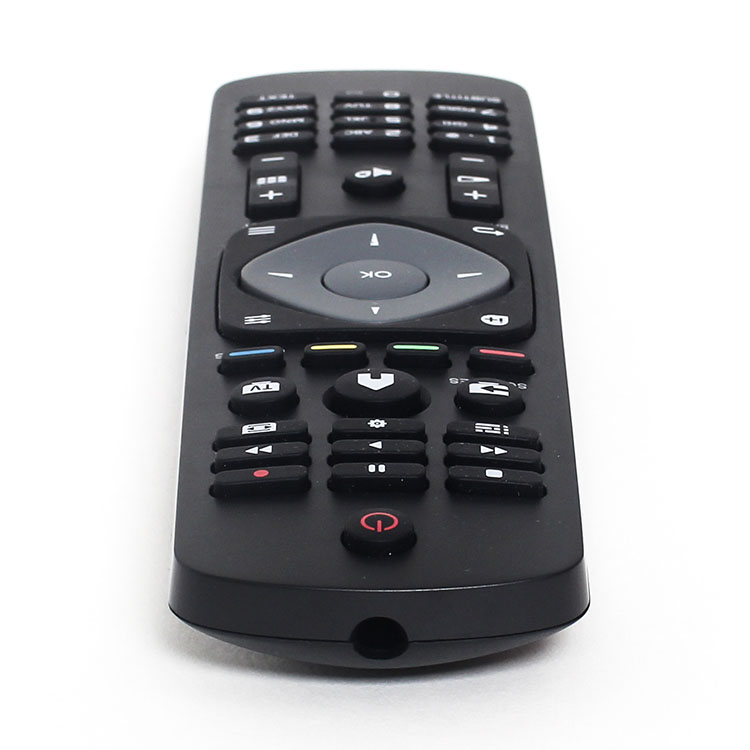

赤外線リモコン

リモートコントローラーは、赤外線受信および送信回路、信号調整回路、中央コントローラー8031、プログラムおよびデータメモリ、キーボード、およびステータス表示回路で構成されています。

リモコンには、学習状態と制御状態の 2 つの状態があります。リモコンが学習状態にある場合、ユーザーがコントロールキーを押すたびに、赤外線受信回路が外部赤外線信号の受信を開始し、同時にそれを電気信号に変換し、検出、整形、増幅し、CPU は定期的にそれをサンプリングします。各サンプリング ポイントのバイナリ データは、後でデバイスを制御するための単位として 8 ビットの指定されたストレージ ユニットに格納されます。リモコンが制御状態にあるとき、ユーザーがコントロールキーを押すたびに、CPU は指定された記憶装置から一連のバイナリデータを読み取り、シリアルに出力します (ビットとビットの間の時間間隔は時間間隔に等しくなります)。サンプリング中 ) 信号保持回路に対して、同時に変調回路が信号変調を行います。変調信号が増幅された後、キーに対応するデバイス機能の制御を実現するために、赤外線発光ダイオードによって放射されます。
